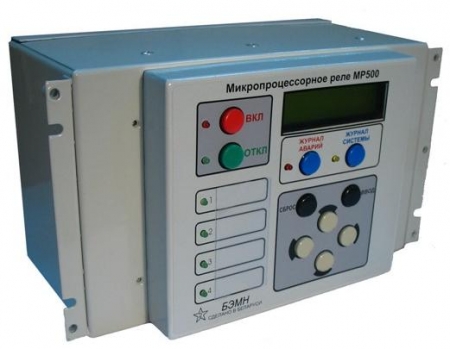

Микропроцессорное реле MP500 (МТЗ - 610.5). ТУ BY 100101011.020-2005

Микропроцессорное реле МР-500 предназначено для защиты кабельных воздушных линий электропередач напряжением 6-35 кВ, в качестве резервной защиты трансформаторов, объектов малой энергетики и др. МР-500 представляет собой комбинированное многофункциональное устройство, объединяющее различные функции защиты, измерения, контроля, местного и дистанционного управления.

• Защита от повышения тока;

• Защита от повышения тока нулевой последовательности;

• Защита от повышения тока обратной последовательности;

• Двукратное АПВ выключателя защищаемого присоединения;

• Контроль состояния выключателя с УРОВ;

• Автоматика АЧР и ЧАПВ, АВР от внешних сигналов;

• восемь внешних защит от внешних сигналов;

• восемь входных логических сигналов по логике "И" или "ИЛИ";

• восемь выходных логических сигналов по логике "ИЛИ";

• индикацию действующих (текущих) значений тока защищаемого присоединения;

• местное и дистанционное управление выключателем, переключение режима управления; задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количество ступеней защиты, программирование логики и т.д.) программным способом;

• местный и дистанционный ввод, хранение и отображение уставок защит и автоматики;

• регистрацию аварийных параметров защищаемого присоединения (действующих значений тока и типа повреждения) и срабатывание измерительных органов;

• регистрацию изменения сигналов на дискретных входах (состояния выключателя присоединения, цепей дистанционного управления и внешних защит) и команд управления поступающих по каналу связи;

• учет количества отключений выключателя; получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации; обмен информацией с верхним уровнем (АСУ ТП);

• непрерывную самодиагностику аппаратной и программной части.

Пользовательский интерфейс:

• ЖКИ дисплей 2 x 16 символов с подсветкой;

• Порт RS-485/232 для программирования и диагностки

• Светодиоды: 5

• Клавиатура 6 клавиш; Я

• зык: русский.

Связь:

• Тип: 2-х проводная RS-485/232 , полудуплекс, изолированный;

• Скорость передачи: 300-38400 бод;

• Протокол: MODBUS.

Корпус:

• Варианты: а) МР-500 со встроенным пультом; б) МР-500 с вынесенным пультом (пульт может быть установлен на панели и на дверце релейного отсека, подключается к корпусу МР-500 при помощи интерфейсного кабеля);

• Степень защиты IP30; Вес не более: 2 кг;

• Подключение: винтовые клеммы и винтовые клеммные разъёмы.

Устройства МР700 и МР730 выпускаются согласно техусловий "Белэнерго" ТУ BY 100101011.020-2005.
