Микропроцессорное реле МР700 и МР730. ТУ BY 100101011.020-2005

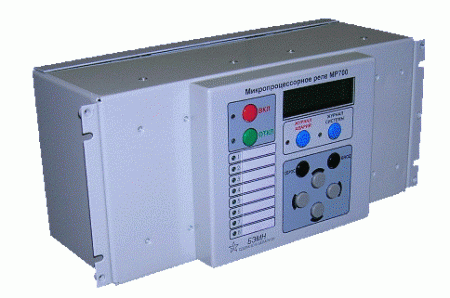

Микропроцессорное реле МР-700 предназначено для защиты кабельных и воздушных линий электропередачи напряжением 6-35 кВ с двусторонним питанием, трансформаторов (например, в качестве резервной защиты силовых трансформаторов), объектов малой энергетики и др. МР-700 является современным цифровым устройством защиты, управления и противоаварийной автоматики, и представляет собой комбинированное многофункциональное устройство, объединяющее различные функции защиты, измерения, контроля, местного и дистанционного управления.
Устройство выполняет следующие функции:
- четырехступенчатая защита от повышения тока;
- двухступенчатая защита от повышения тока нулевой последовательности;
- одноступенчатая защита по активной мощности нулевой последовательности;
- двухступенчатая защита от повышения тока обратной последовательности;
- двухступенчатая защита от понижения тока;
- двухступенчатая защита от повышения напряжения;
- двухступенчатая защита от понижения напряжения;
- двухступенчатая защита от повышения напряжения нулевой последовательности;
- одноступенчатая защита от повышения напряжения обратной последовательности;
- одноступенчатая защита от понижения напряжения прямой последовательности;
- двукратное АПВ, двухступенчатое УРОВ, АВР;
- восемь внешних защит от внешних сигналов;
- восемь входных логических сигналов по логике «И» или «ИЛИ»;
- восемь выходных логических сигналов по логике «ИЛИ»;
- индикация действующих (текущих) значений токов и напряжений защищаемого присоединения, частоты, активной и реактивной мощности, коэффициента мощности;
- местное и дистанционное управление выключателем, переключение режима управления;
- задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количество ступеней защиты, программирование логики и т.д.) программным способом;
- местный и дистанционный ввод, хранение и отображение уставок защит и автоматики;
- регистрация аварийных параметров защищаемого присоединения (действующих значений тока и типа повреждения) и срабатывание измерительных органов;
- регистрация изменения сигналов на дискретных входах (состояния выключателя присоединения, цепей дистанционного управления и внешних защит) и команд управления поступающих по каналу связи;
- учет количества отключений выключателя;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- обмен информацией с верхним уровнем (АСУ ТП);
- непрерывная самодиагностика аппаратной и программной части. Пользовательский интерфейс: ЖКИ дисплей 2 x 16 символов с подсветкой; Порт RS-485/232 для программирования и диагностики;
- 4 свободно назначаемых светодиодов;
- Клавиатура: 6 клавиш;
- Язык: русский.
Связь:
- Тип: 2-х проводная RS-485/232 , полудуплекс, изолированный;
- Скорость обмена 1200-57600 бод;
- Протокол: МР-СЕТЬ. Корпус: Конструкция корпуса предусматривает возможность крепления устройства к двери релейного отсека, а также на заднюю стенку Степень защиты IP30;
- Вес не более: 2 кг;
- Подключение: клеммные разъёмы типа WAGO. Устройства МР700 и МР730 выпускаются согласно техусловий "Белэнерго" ТУ BY 100101011.020-2005.
