Пульт ПТ302

Пульт ПТ-302 с программным обеспечением ПТЩПТ-4.2 предназначен для работы в ком-плексе с КЩПТ и реализует следующие функции:



• индикацию состояний логических сигналов посредством 28 светодиодных индикаторов, установленных на лицевой панели пульта;
• оперативный просмотр напряжений двух секций, напряжения и тока АКБ и сопротивле-ний изоляции;
• просмотр диагностической информации: аналоговых входов; дискретных входов; дис-кретных выходов;
• просмотр аварийных и предупредительных уставок;
• конфигурирование аварийных и предупредительных уставок;
• сохранение и восстановление аварийных и предупредительных уставок в энергонезависи-мой памяти.

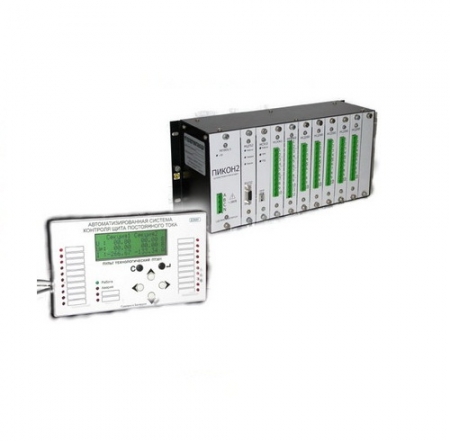

Рисунок 1 – Внешний вид ПТ-302

Внешний вид устройства представлен на рисунке 1

Дисплей (1) ПТ-302 алфавитно-цифровая ЖКИ матрица, обеспечивающая вывод 4-х строк информации по 20 символов в строке.

Шесть клавиш управления (2) предназначены для работы с пультом. Они позволяют переме-щаться по меню пульта и производить корректировки данных.

Разъем стандарта RS-232 предназначен для подключения пульта к контроллеру щита посто-янного тока.

Светодиодные индикаторы (4), предназначены для отображения двадцати четырёх логиче-ских сигналов, формирование которых производится логической программой контроллера ПИ-КОН-2. ПТ-302 построен на базе микроконтроллера 80s53, содержит энергонезависимую память для хранения уставок объемом 32 кБ, и оперативную память объемом 32 кБ для временного хра-нения параметров и конфигураций. Связь ПТ-302 с КЩПТ обеспечивается через последователь-ный порт стандарта RS-232 (3). Интерфейс с пользователем обеспечивается алфавитно-цифровым дисплеем (1), для отображения информации, и шестью клавишами (2) для ввода дан-ных и навигации по меню. Питание ПТ-302 осуществляется через соединительный кабель. Дос-туп к данным операции с которым производит ПТ-302 осуществляется посредством протокола МР-СЕТЬ.
