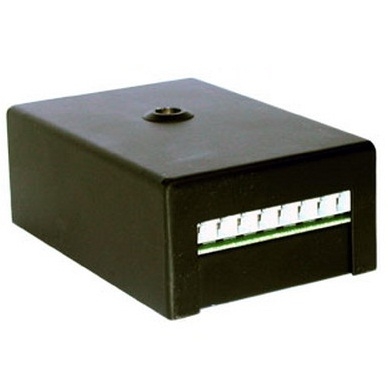

Реле Времени РВ-720.3

Реле времени РВ-720.3 разработано по заказу организации «Минскгорсвет» для автономных пунктов управления городским освещением, праздничной иллюминацией и декоративной подсветкой зданий. Реле времени может содержать в энергонезависимой памяти данных более1600 событий (позволяет запрограммировать несколько ежесуточных годовых графиков включения/отключения нагрузки с точностью до минуты). Встроенные энергонезависимые часы работают при отсутствии напряжения питания устройства. Наличие дискретных входов позволяет осуществлять управление от внешних сигналов.

Конфигурирование и программирование реле времени производится по интерфейсу RS-232 при помощи технологического пульта или компьютера.

Реле времени РВ720.3 c программой “Один график и режим экономии” используется для автоматического управления (по годовому графику) освещением контролируемого района сетей освещения, а также как промежуточное устройство при построении каскадных схем освещения. Алгоритм работы РВ-720 обеспечивает включение/отключение нагрузки 1 раз в сутки в соответствии с годовым графиком и включение/отключение режима экономии.

Реле времени РВ720.3 c программой “Два графика” может использоваться для автоматического управления (по годовым графикам) праздничной иллюминацией и декоративной подсветкой зданий. В этой программе содержится два независимых канала управления (2 реле – 2 годовых графика) с включением/отключением нагрузки каждого канала 1 раз в сутки.

Реле времени РВ-720.3 конструктивно изготавливаются в стандартном и вандалозащищенном исполнении.

Изготовитель адаптирует алгоритм работы устройства по техническим требованиям Заказчика.

Основные технические характеристики
Точность хода часов	±1 мин. /месяц
Кол-во дискретных входов	2 гальванически изолированных входа с общим нулем
Входное напряжение дискретных входов	~220 В, 50 Гц / 220 В постоянное
Кол-во релейных выходов	2
Тип релейных выходов	н/з, н/р
Нагрузочная способность релейных выходов	5 А, ~ 380 В
Напряжение питания	~ 220 В, 50 Гц
Потребляемая мощность	не более 5 Вт
Рабочий диапазон температур	– 40 ... + 70 oС
Габаритные размеры, стандартное исполнение	118x140x51мм
Габаритные размеры, вандалозащищенное исполнение	95x140x48 мм
