Щиты оперативного постоянного тока. Щиты собственных нужд 0,4 кВ

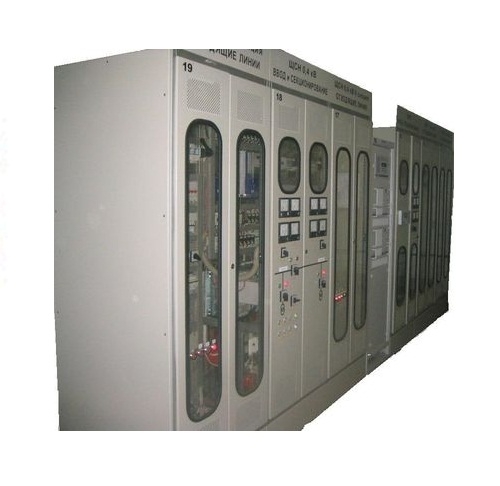

Щит постоянного тока предназначен для приема ираспределения электрической энергии собственных нужд оперативного постоянного тока. Питание цепей постоянного тока осуществляется через выпрямительные (подзарядные устройства) и от аккумуляторной батареи. Щит постоянного тока ЩПТ – БЭМН может применяться на электрических станциях, трансформаторных подстанциях, распределительных пунктах для питания оперативных цепей схем релейной защиты, управления, автоматики, аварийного освещения. ЩПТ-БЭМН изготавливаются согласно ТУ РБ 00658780.018-2001.

Показатель

Исполнение

Род тока:

основных цепей щита

постоянный









Номинальное напряжение:основных цепей щита, В









В основном =110,220

Номинальный ток:

подзарядного устройства, А

В зависимости от нагрузки цепей постоянного тока, выбранной аккумуляторной батареи

Вид конструкции

Шкафной (в основном от 1 шкафа (малогабаритный ЩПТ, содержащий герметичнуйю АКБ до 50 А·ч) до 3-х шкафов)

Степень защиты

IР20,IP54

Условия эксплуатации

В закрытом отапливаемом помещении

Кабельные присоединения

Снизу шкафа через кабельные каналы

Способ обслуживания

Двусторонний

Главная схема ЩПТ

Двухсекционный, с автоматическими выключателями на вводах и присоединениях;

Номинальный ток сборных шин, А

250

Количество присоединений

до 30 на каждой секции, в т.ч. оборудованных селективной защитой МР100

Требования к шкафу ввода и секционирования























Подключение аккумуляторной батареи

-образование двух секций опертока при помощи двух селективных вводных автоматов и секционного рубильника;

-функция автоматического и визуального контроля изоляции АБ;

-функция автоматического и визуального контроля уровней напряжения на обеих секциях ЩПТ;

- функция автоматического контроля уровней пульсаций на обеих секциях ЩПТ;

- функция автоматического контроля уровней тока выпрямительных устройств и аккумуляторной батареи ЩПТ;

- визуальный контроль тока заряда-разряда АБ;

- контроль замыканий «на землю»;

- выдача информации на контроллер о положении вводных автоматов, автоматов или групп автоматов отходящих присоединений;

- выдача информации о неисправности, аварии, предупреждении;

- датчики сигнализации открывания дверей шкафов;

Требования к шкафам отходящих линий





Подача опертока на схемы защит, автоматики и сигна-лизации от любой секции ЩПТ через быстродействующие автоматические выключатели с функцией регулируемой селективности по времени (с исп. выносной защиты МР100);

-датчики сигнализации открывания дверей.

Габаритные размеры, мм, не более: высота

ширина

глубина









2240

2040 (620-800-620)

640





Срок службы, лет, не менее

25
