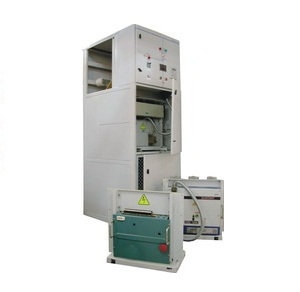

Камеры стационарные двухстороннего или одностороннего обслуживания предназначены для приема и распределения электрической энергии трехфазного переменного тока на номинальное напряжение 6 - 10 кВ для сетей с компенсированной, изолированной, заземленной через резистор нейтралью с применением вакуумных выключателей различных типов (BB/TEL-10, VD4 и др.)
КСО могут могут использоваться в закрытых распределительных устройствах электрических подстанций, РП электрических сетей, собственных нужд электростанций, в закрытых электроустановках промышленных предприятий и узловых закрытых трансформаторных подстанцях сельскохозяйственных потребителей.
| Основные технические характеристики | |
Номинальное напряжение (линейное) | 6 кВ; 10кВ |
Наибольшее рабочее напряжение (линейное) | 7,2 кВ; 12,0 кВ |
Номинальный ток главных цепей | 630 А; 1000 А; 1600 А |
Номинальный ток сборных шин | 630 А; 1000 А; 1600 А |
Номинальный ток отключения выключателя (встроенного в КСО) | 8,0 кА; 12,5 кА; 16,0 кА; 20,0 кА; 31,5 кА |
Номинальный ток электродинамической стойкости главных цепей | 21 кА; 41 кА; 51 кА |
Ток термической стойкости (3 сек) | 8,0 кА 16,0 кА; 20,0 кА |
Время термической стойкости ножей заземления | 1 сек |
Номинальный ток встраиваемых трансформаторов тока | 50/5-1500/5 А |
Номинальное напряжение вспомогательных цепей, В |
|
Ток плавкой вставки силового предохранителя | 2A; 3A; 5A; 8A; 10A; 16A; 20A |
Степень защиты оболочек по ГОСТ 14254 | IP21 |
Высота не более | 2325 мм |
Масса не более | 800 кг |
