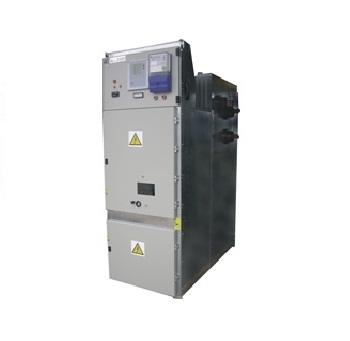

Комплектное Распределительное Устройство двустороннего обслуживания Серии К-БЭМН 6 - 10 кВ

Комплекттные распределительные устройства предназначены для приема и распределения электрической энергии трехфазного переменного тока на номинальное напряжение 6 - 10 кВ для систем с изолированной нейтралью с применением вакуумных выключателей различных типов (BB/TEL-10, VD4 и др.)

КРУ могут могут использоваться в закрытых распределительных устройствах собственных нужд электростанций, электрических подстанций, в закрытых электроустановках промышленных предприятий и узловых закрытых трансформаторных подстанцях сельскохозяйственных потребителей.

КРУ выполняются по типовым схемам электрических соединений.



Основные технические характеристики

Номинальное напряжение (линейное)

6 кВ; 10кВ

Наибольшее рабочее напряжение (линейное)

7,2 кВ; 12 кВ

Номинальный ток главных цепей

630 А; 1000 А; 1600 А; 2000 А; 2500 A

Номинальный ток сборных шин

630 А; 1000 А; 1600 А; 2000 А; 2500 A

Номинальный ток отключения выключателя (встроенного в шкаф КРУ)

8,0 кА; 12,5 кА; 16 кА; 20 кА; 25кА; 31,5кА; 40кА

Номинальный ток электродинамической стойкости главных цепей

21 кА; 41 кА; 51 кА

Ток термической стойкости

8кА; 16кА; 20кА; 25кА; 31,5кА; 40кА

Время протекания тока термической стойкости

3 c

Номинальный ток встраиваемых трансформаторов тока

50/5-3000/5

Номинальное напряжение вспомогательных цепей, В:
- оперативных цепей постоянного и переменного тока
- цепей трансформаторов напряжения
- цепи силового трансформатора


220
100
380/220 с глухозаземлённой нейтралью

Степень защиты оболочек по ГОСТ 1425

IP31

Габаритные размеры шкафа КРУ стандартного исполнения (глубина1× ширина × высота2), мм:
- на номинальный ток не более 1600 А
- вариант на номинальный ток от 1600 А до 2500 А



1670×800×2360
1670×1000×2360

Габаритные размеры уменьшенного варианта исполнения с вакуумным выключателем VD-4 на ток термической стойкости до 31,5 кА (глубина × ширина × высота), мм:
- на номинальный ток не более 1250 А
- на номинальный ток 2000 А
- на номинальный ток 2500 А






1370×650×2125
1370×800×2125
1370×1000×2125

Масса не более

1100 кг

1)- при наличии шинного присоединения со стороны задней стенки глубина шкафа КРУ увеличивается на 400 мм.
2)- при наличии короба для прокладки кабелей над отсеком РЗА высота шкафа КРУ составляет 2430 мм (см. приложение В)
