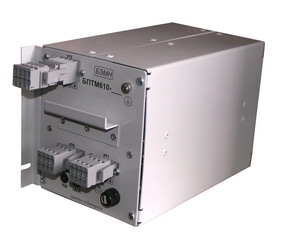

Блок питания от токовых цепей БПТМ610-01 предназначен для резервного питания устройств микропроцессорной релейной защиты выпрямленным оперативным током на подстанциях без аккумуляторных батарей и для дополнительного питания цепей катушки отключения выключателя.Блок питается от трансформатора собственных нужд (ТСН) и от двух трансформаторов тока защищаемого присоединения.Особенности:
Параметр | Значение |
Вход основного питания | |
Номинальное входное напряжение переменного тока (частотой 50 Гц), UH | 220 В |
Рабочий диапазон входного напряжения | от 198 до 242 В |
Вход резервного питания | |
Рабочий диапазон входного тока (при питании от двух фаз) | от 2,5 до 200 А |
Номинальный входной ток (Iн) | 5 А |
Мощность, потребляемая каждым трансформатором тока при номинальном входном токе в режиме основного питания | не более 3,0 В·А |
Термическая устойчивость токовых цепей | |
При входном токе, равном 2Iн | длительно |
При входном токе, равном 8Iн | в течение 10 с |
При входном токе, равном 40Iн | в течение 1с (но не чаще одного раза в минуту) |
Выход выпрямленного напряжения | |
Номинальное значение выходного напряжения постоянного тока | 220 В |
Диапазон выходного напряжения при номинальной нагрузке в режиме основного питания | от 187 до 253 В (220 В+15%) |
Амплитуда пульсаций выходного напряжения при номинальной нагрузке в режиме основного питания, не более | 3 В |
Диапазон выходного напряжения в режиме резервного питания | от 198 до 242 В (220 В+10 %) |
Амплитуда пульсаций выходного напряжения при номинальной нагрузке в режиме резервного питания, не более | 20 В |
Время установления номинального выходного напряжения в режиме основного питаниябез нагрузки при номинальном входном напряжении, не более | 600 мс |
Время установления номинального выходного напряжения в режиме основного питанияпри номинальных нагрузке и входном напряжении, не более | 900 мс |
Номинальная мощность нагрузки при Iн или Uн | 30 Вт |
Другие параметры | |
Сопротивление изоляции между силовой цепью и корпусом при напряжении =500 В, не менее | 100 МОм |
Габаритные размеры, не более | 230×140×121 |
Ёмкость встроенной батареи конденсаторов | 1760 мкФ |
Рабочие условия эксплуатации | |
Температура окружающей среды | от минус 40 до +500С |
Относительная влажность | до 95 % при 350С |
Атмосферное давление | от 84 до 106,7 кПа |
