Микропроцессорное реле МР100

Микропроцессорное реле МР100 предназначено для защиты различных участков сети постоянного тока от перегрузки и коротких замыканий (к.з.).

Реле МР100 используется совместно со стандартным измерительным шунтом с номинальным напряжением 75 мВ в щитах ввода и распределения постоянного тока в комплекте с автоматическим выключателем постоянного тока, имеющим независимый расцепитель. Номинальный ток реле определяется номинальным током шунта.

Реле МР100 может работать как автономно, так и в составе сети “МР-сеть” (аналог Modbus RTU) по интерфейсу RS-485. В автономном режиме МР100 может быть запрограммировано по интерфейсу RS-232 при помощи программы «МР-конфигуратор».

МР100 обеспечивает:

•

  отключение автомата при протекании тока к.з. с независимой выдержкой времени;


•

  отключение автомата при протекании тока перегрузки с зависимой времятоковой характеристикой;


•

  контроль положения блок-контактов автомата;


•

  индикацию срабатывания защиты;


•

  самотестирование МР100 и цепи отключения, светодиодную индикацию неисправностей;


•

  фиксацию величины и времени протекания токов, отключаемых МР100, с сохранением в энергонезависимой памяти.

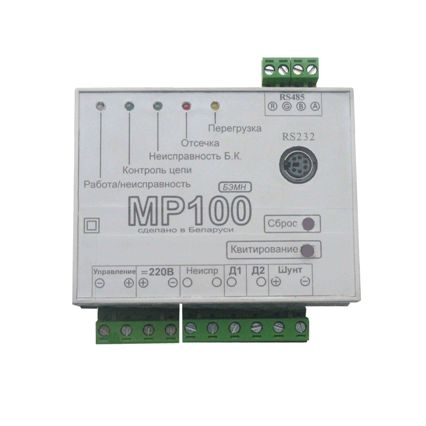

Конструктивно реле МР100 выполнено в пластиковом корпусе, устанавливаемом на DIN-рейку 35мм. Внешние цепи подключаются к разъёмным клеммным соединителям, что упрощает монтаж и обслуживание устройства.
