Микропроцессорное устройство технологических защит и защитных блокировок (УУТЗ)

Микропроцессорное устройство технологических защит и защитных блокировок (УУТЗ) предназначено для реализации подсистемы ТЗ тепломеханического оборудования ТЭС, ГРЭС и котельных.

• реализация алгоритмов технологических защит и защитных блокировок;


• прием сигналов от датчиков, контролирующих технологические параметры: дискретных сигналов типа «сухой контакт», аналоговых унифицированных сигналов и натуральных сигналов от термопар и термометров сопротивления ;

• логическая и динамическая обработка аналоговых и дискретных сигналов;

• диагностика достоверности каждого входного сигнала;

• формирование для аналоговых значений уставок срабатывания;

• сравнение входных сигналов с уставкой срабатывания;

• отсчет выдержек времени;

• формирование длительных и импульсных выходных команд на исполнительные устройства;

• автоматический ввод-вывод ТЗ;

• обеспечение возможности санкционированного вывода каждой защиты на сигнал;

• формирование информации для других подсистем АСУ;

• прием информации от других подсистем АСУ;

• автоматическую постоянную самодиагностику;

• реализацию режима комплексного и индивидуального опробования ТЗ на остановленном оборудовании с контролем результатов опробования;

• защиту от несанкционированного доступа к УУТЗ;

• регистрация и архивирование состояния оборудования и технологических параметров в нормальных и аварийных режимах, действия защит и блокировок с указанием текущего времени (регистрация аварийных событий);

• связь с другими системами, возможность подключения его в существующую локальную вычислительную сеть (ЛВС) заказчика по согласованному протоколу обмена в качестве подсистемы АСУ ТП.

Программное обеспечение унифицированного устройства технологических защит и защитных блокировок содержит библиотеку типовых алгоритмов реализации функций ТЗ и ЗБ.

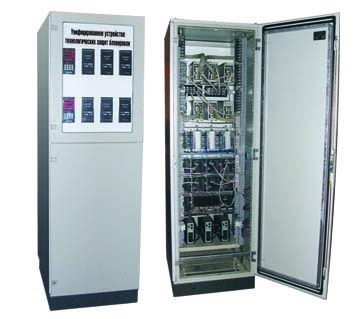

• шкаф УУТЗ является сборной конструкцией, состоящей из блоков и шкафного устройства, в которых они размещаются;


• в шкафном устройстве размещается следующее оборудование: блоки бесперебойного питания ББП, блоки контроллеров БК, блоки устройств связи с объектом БУСО, комплекты блоков усилителей и переключателей сигналов, блоки расширения и блоки преобразователей интерфейсов, блоки питания БП-Ш, БП-4, межблочные и клеммно-блочные соединители, нормирующие резисторы;

• конструктивные решения позволяют взаимозаменять однотипные блоки;

• конструкция шкафа обеспечивает удобный доступ к блокам и элементам монтажа, высокую ремонтопригодность, легкую замену любого блока;

• при замене любого блока обеспечено отсутствие ложной информации и команд на входах блоков, связанных с взаимозаменяемым;

• разъемы блоков рассчитаны на работу в цепях постоянного и переменного тока напряжением до 100В при токе до 0,5А и позволяют сочленение и расчленение под током. Блоки имеют типовое сопряжение, позволяющее унифицировать монтаж шкафа;

• в шкафном устройстве размещены клеммные колодки для реализации внешних связей. Клеммные колодки позволяют подключение одножильных и многожильных кабелей сечением до 2,5мм;

• внутри шкафного устройства со стороны клемников предусмотрено пространство для разводки кабелей и элементы конструкции для их крепления; шкаф двустороннего обслуживания, снабжен запирающимися дверями и сигнализацией их открытия, запоры имеют возможность пломбирования.

Источники электроснабжения УУТЗ :

• основной от двух независимых вводов сети переменного тока напряжением 220В с максимально допустимыми колебаниями +10, -15% номинального и частотой 50Гц;

• дополнительный шкаф имеет три внутренних источника питания (блоки бесперебойного питания ББП), включенных каждый на свой контроллер и группу выходных реле;

• предусмотрен контроль напряжений с сигнализацией отклонения и отключения неисправного источника;

• все источники питания снабжены защитой, отключающей их при коротких замыканиях и неисправностях самих источников.
